KUYU DİBİ PLATFORMU

TANIM:
Asansörlerde kuyu dibi mesafesi 3,5 m ve üzerinde derinliğe sahip kuyularda, kuyu dibi platformu kullanım zorunluluğu vardır. Kuyu dibi platformlarının amacı; montajı tamamlanmış ve servise verilmiş asansörlerin aylık rutin bakımları esnasında kuyu dibinde bulunan ekipmanlara ulaşıp bakım ve arızalarının yapılması içindir. Bu makalede piyasada uygulanan geleneksel yöntem ile Hilti yöntemi hakkında bilgilendirme yapılacaktır.

GELENEKSEL YÖNTEM
Bu yöntem de çoğunlukla sahaya standart boylardaki profiller getirilip kuyulara göre kesim, kaynak ve boya gibi işlemler sonrasında montaj aşamasına geçilir. Bu yöntemde hesap raporu, kuyuya özel dizayn, parça metrajları gibi hesaplar yoktur.
Resim 1, kuyu dibinde bulunan ürünlere ait görsel olup ürünler hakkında bilgilendirme resmin devamında numaralar ile yapılmış, 4 ve 5 numaralı gösterilen parçalar da geleneksel yöntemin uygulanmış halidir.

Resim 1

1)    Kuyu dibi tampon ayağı
2)    Tampon – duvar ara bağlantısı
3)    Denge halatı
4)    Geleneksel yöntem platform profili
5)    Platform profil üstü kapama sacı

HİLTİ YÖNTEMİ

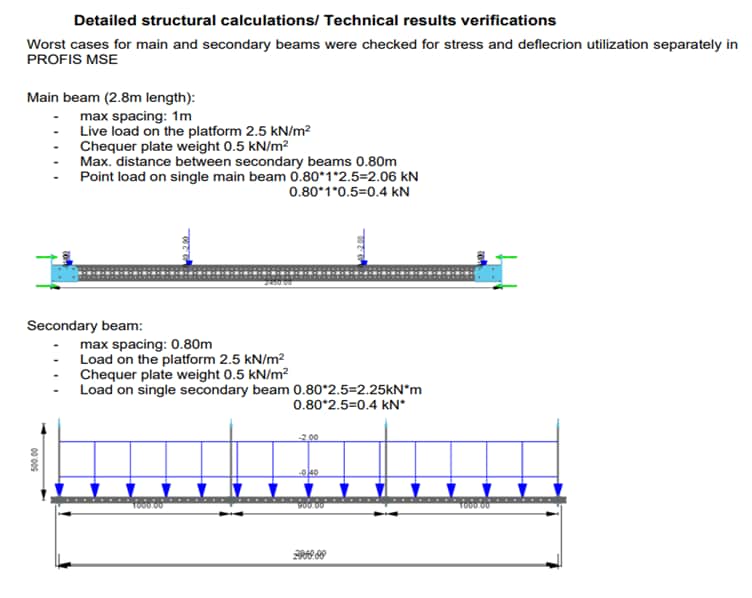

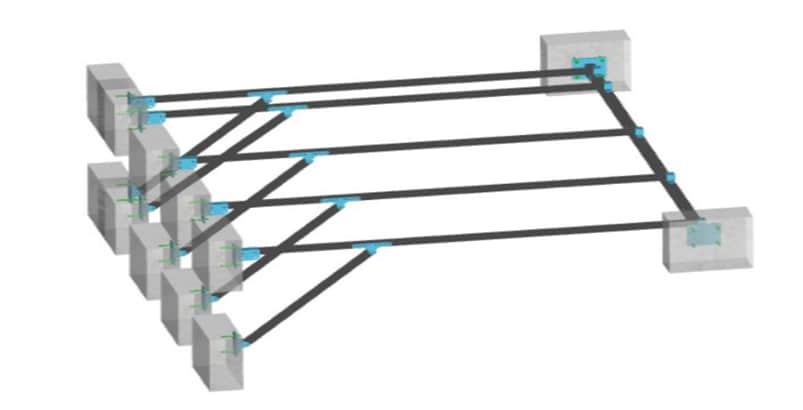

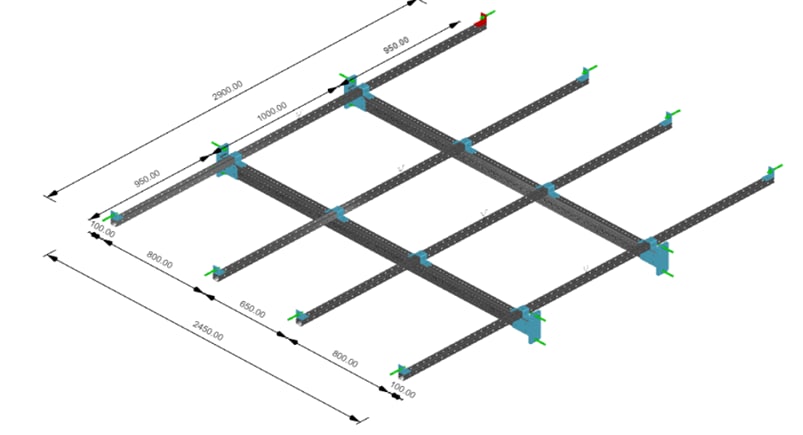

Hilti yönteminde ise öncelikle müşteriden, uygulama yapılacak kuyu detayları (kuyu üstten görüntü, düşey kesit, yükler vb.) talep edilir. Gelen detaylar dizayn ekibi ile paylaşılır. Dizayn ekibi kuyuya özel tasarım, hesap ve kullanılacak ürünlerin tip ve metrajlarını içeren detaylı raporu Hilti’de sorumlu kişiyle paylaşır. Bu rapor müşteri ile de paylaşılır ve montaj da bu rapora göre yapılır. Aşağıdaki görsellerde talebe göre yapılmış farklı tasarımlar ve hesap raporunu görebiliriz.


Resim 2

Resim 3

Resim 4

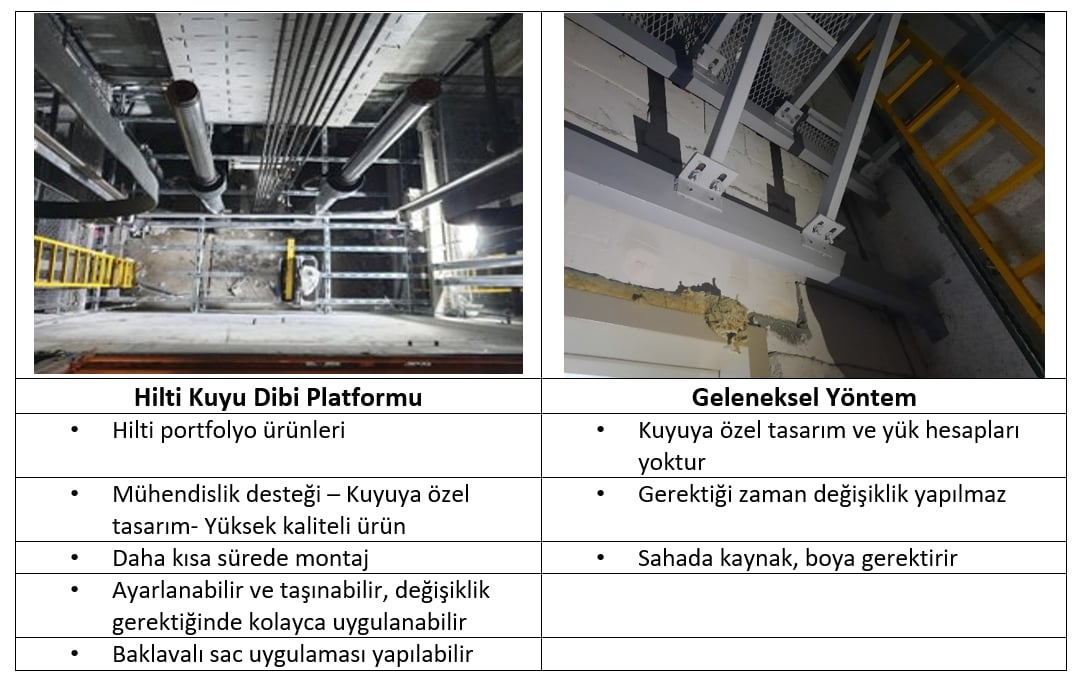

Hilti Yöntemi ile Geleneksel Yöntem Kıyaslama:

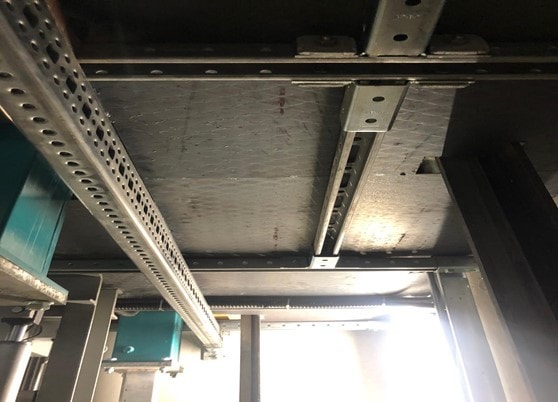

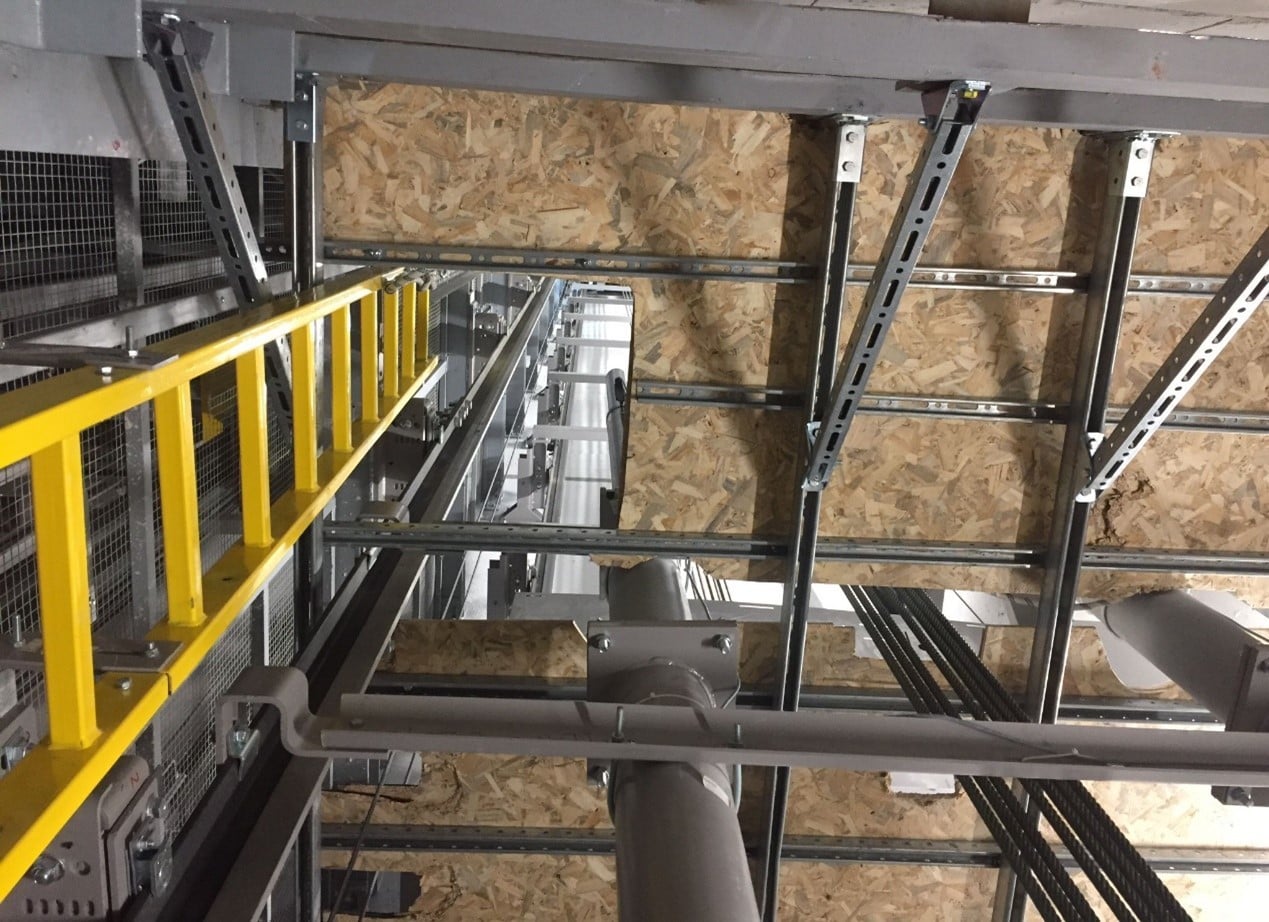

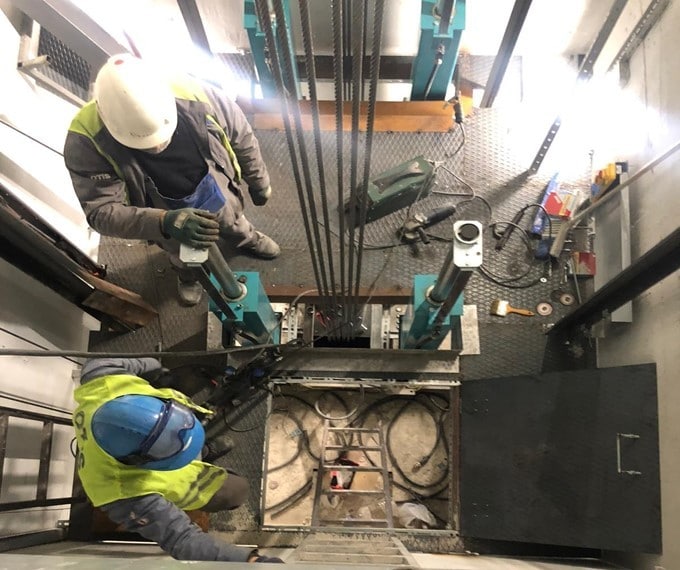

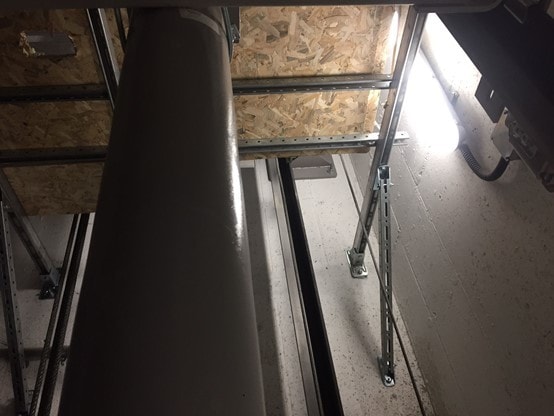

Aşağıdaki görsellerde yapılan uygulama örneklerini görebiliriz.

Resim 5

Resim 6

Resim 7

Resim 8
