Bu yazının amacı; Endüstriye tesislerde kullanılacak dübellerin hangi özelliklere göre seçilmesi gerektiği ve makine montajı gibi spesifik uygulamalarda ne tür noktalara dikkat edilmesi gerektiğinin belirtilmesidir.

1 – Bağlantı Elemanları Çeşitleri

Endüstriyel tesisler içerisinde çok farklı çalışma sisteminde, boyutta ve ağırlıkta makine tipleri olabiliyor . Bu tür çeşitlilikten dolayı farklı özelliklerde  bağlantı elemanları kullanma ihtiyacı ortaya çıkabiliyor. Bağlantı elemanlarını sınıflandırırken çalışma metodlarına göre sınıflandırıyoruz.

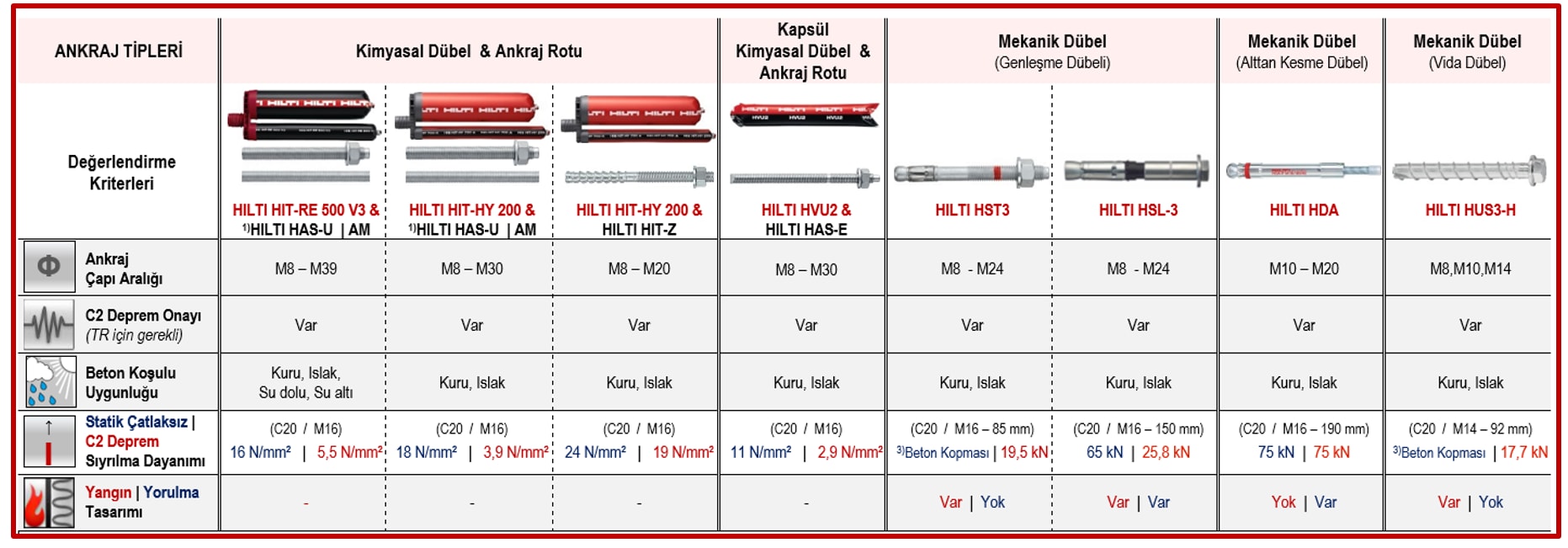

Genel tabloda görebileceğiniz gibi dübeller sınıflara ayrılmaktadır. Ancak endüstriyel tesislerde ki makinelerin durağan halini düşünerek dübel seçimi yapmak yanlış olabilmektedir. Makinelerin devamlı çalışmasından dolayı, titreşim ve hareket kabiliyetleri çok fazla olmaktadır. Bu da dübellerin zamanla beton içerisinde tutunumlarını düşürebilmektedir. Bunun önüne geçmek için tasarım yapılırken makine üzerine gelen ve gelebilecek olan tüm yüklerin hesaplanması gerekmektedir.

2 – Bağlantı Elemanı Tasarımda Dikkat Edilmesi Gereken Noktalar


Endüstriyel tesislerde kullanılan makinelerin birçoğu özel üretim ve pahalı makinelerdir. Üretimin seri olması istenilen bu dönemde, makineler çok iyi tasarlanmış olsa bile montajı esnasında oluşabilecek teknik eksiklik veya hatalar üretimin yavaşlamasına hatta durmasına sebep olmaktadır. Bu hatalar ilk makine kurulduğunda ortaya çıkmasa bile ileriki dönemde ortaya çıkabilmektedir. Bunun önüne geçmek için makine montajları yapılmadan önce bağlantı tasarımının yapılması gerekmektedir.

Bağlantı tasarımında makinenin kendi oluşturduğu yük ile beraber çalışması esnasındaki yüklerde dikkate alınmalıdır. Makinenin sabit durabilmesi ve yükün betona aktarılması için dübelin doğru seçilmesi gerekmektedir. Endüstriyel tesislerde dübel seçiminde aşağıdaki durumlara bakılıyor;

1-   Yorulma var mı ?

2-   Yangın riski var mı ?

3-   Binamız deprem bölgesinde mi ?

4-   Beton koşulları, kalınlığı, boyutları ve sınıfı nedir ?

5-   Plaka boyutları ve kalınlığı nedir ?
