ICC ES (International Code Council Evaluation Service) Değerlendirme Raporu Bilgilendirme Dökümanı

ICC ES Değerlendirme Raporu Nedir?

ICC (International Code Council), Amerikan standartlarına yönelik ürün değerlendirmesi, akreditasyon, sertifikasyon, yönetmelik ve eğitim de dahil olmak üzere çok çeşitli bina güvenliği çözümleri sunan, kâr amacı gütmeyen bir dernektir. Güvenli, sürdürülebilir, uygun fiyatlı ve esnek yapılar oluşturmak için dünya çapında kullanılan model kodları ve standartları geliştirir.

ICC-ES Değerlendirme Raporu (ICC Evaluation Service Evaluation Report), belirli bir değerlendirmeden elde edilen bulguları, sonuçları ve önerileri sunan bir belgedir. ICC-ES Değerlendirme Raporları, yeni ve yenilikçi bina ürünlerinin yönetmelik ve standart gereksinimlerine uygun olduğunu doğrular. ICC-ES Değerlendirme Raporları, bir ürünü değerlendirmek için hangi standart/yönetmelik gereksinimlerinin veya kabul kriterlerinin kullanıldığı, ürünün nasıl tanımlanması, kurulması ve çok daha fazlası hakkında bilgi sağlar.

Örnek olarak ankraj onaylanma sürecine bakarsak,

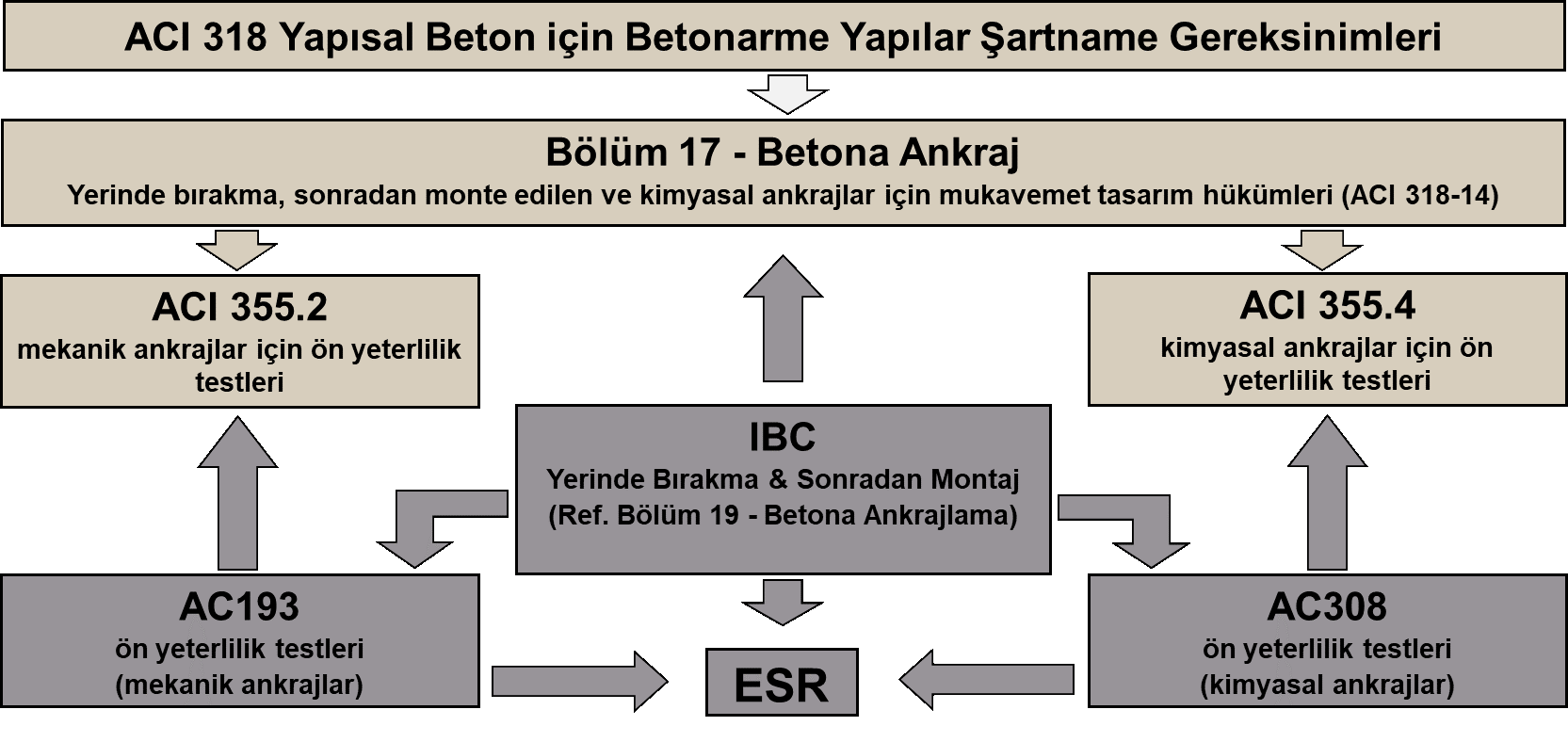

ABD'de, ACI 318-14, yapısal beton için model oluşturma kodu gereksinimleri için ana tasarım kriterleri olup, Bölüm 17'de ise listelenen ankraj hükümleri vardır. Bu tasarım metodolojisine genellikle “Mukavemet Tasarımı” denir. ACI 318-14 Bölüm 17'nin bir parçası olarak, ankrajlar, mekanik ankrajlar için ACI 355.2 veya kimyasal (yapıştırıcı) ankrajlar için ACI 355.4'e göre sonradan yerleştirilen ankrajların testine yönelik niteliklere uygun olmalıdır.

Bu kriterleri referans olarak kullanan üreticiler, sonradan yerleştirilen ankraj ürünlerini ACI 355.2 veya ACI 355.4'e ve ayrıca AC193 veya AC308'i yönerge olarak kullanarak test ettirecektir. ACI (American Concrete Institute) ve Uluslararası Bina Kodunun (IBC) niteliklerini karşılayan ve Kabul Kriterleri (AC193-AC308) testini geçen ürüne Uluslararası Kod Konseyi (ICC)’den bir rapor verilecektir.

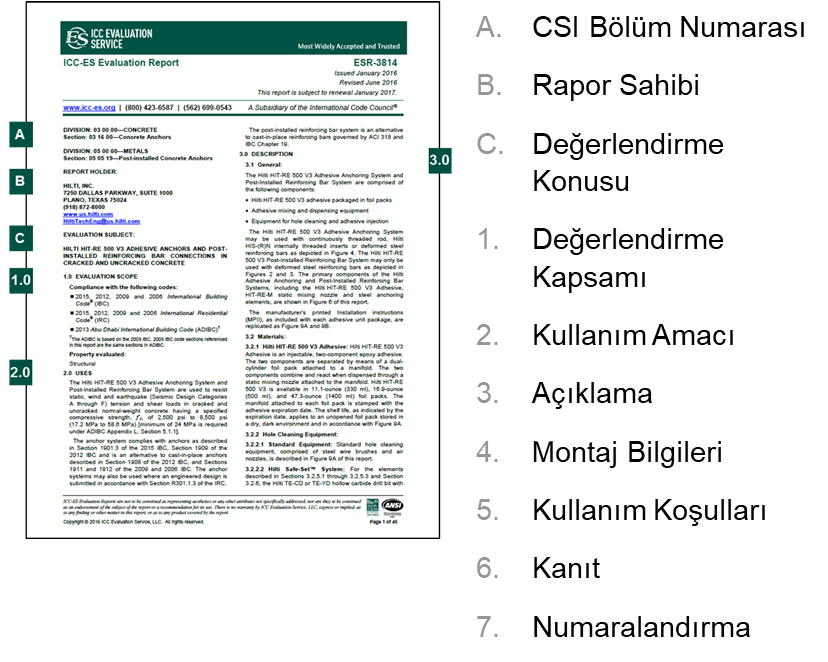

ICC ES Değerlendirme Raporu İçeriğinde Neler Barındırır?

A. Rapor Onay Numarası – CSI Bölüm Numarası

CSI Bölüm Numarası ICC’nin ürün sınıflandırması için bölüm numaralandırmasıdır.
ESR ile başlayan rapor onay numarası her değerlendirme raporu için özel olarak verilmektedir.

B. Rapor Sahibi
Değerlendirme yapılan ürünün üreticisi/onaya gönderen firma bilgileri yer alır.

C. Değerlendirme Konusu
Raporun konusunu gösteren bölümdür. Hangi ürün için hangi konuda değerlendirme yapıldığı açık olarak belirtilir.
Ör. Hilti HIT-RE 500 V3 Çatlaklı ve Çatlaksız Betonda Yapıştırıcı Ankrajlar ve Sonradan Ekilen Donatı Bağlantıları

1. Değerlendirme Kapsamı
Değerlendirme raporunun hangi yönetmeliklere uygun olduğu, uygulama niteliği (Yapısal – Yapısal olmayan vs) gibi bilgiler yer alır.

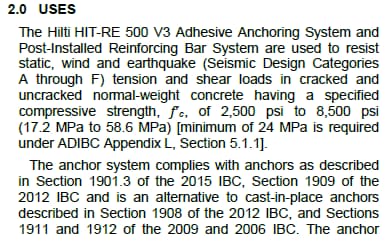

2.Kullanım Amacı
Değerlendirmesi yapılan ürünün/sistemin hangi kriterlere karşı değerlendirildiği ve kullanılabileceği bilgilerini içerir.
Ör. Hilti HIT-RE500V3 Yapıştırıcı Ankraj Sistemi ve Sonradan Ekilen Donatı Bağlantıları Sistemi Statik, Rüzgar ve Deprem (Sismik Dizayn Kategorisi A-F) yüklerine çekme ve kesme yükleme yönlerinde, çatlaklı ve çatlaksız kategoride 17.2 MPa ile 58.6 MPa arasında dayanıma sahip normal-ağırlıklı betonda kullanıma uygundur.



3. Ürün Açıklaması/Tarifleme

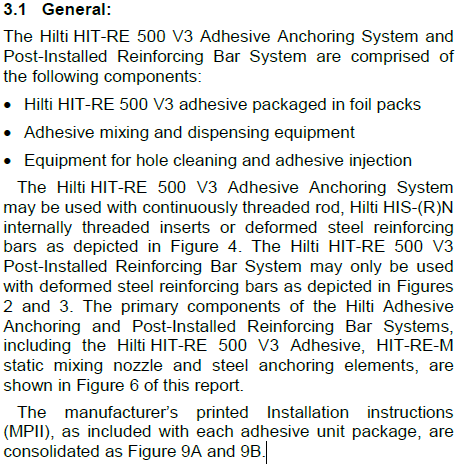

3.1 Genel:

İlgili ürünün özelliklerini, paket içeriklerini, hangi ikincil elemanlarla beraber kullanılması gerektiği, ürün kullanımı için gerekli olan aksesuarlarını açıklayan bölümdür.


3.2 Malzeme:

Ürünü ve ürünün uygulama için gerekli olan aksesuarlarını detaylı olarak açıklayan bölümdür.
Ör.
3.2.1 Hilti HIT RE500v3 Kimyasal Dübel
3.2.2 Delik Temizleme Ekipmanları
3.2.2.1 Standart Temizlik
3.2.2.2 Hilti Safe-Set Sistemi: Otomatik Delik Temizliği
3.2.3 Delik içi Pürüzlendirme Aparatı (Gerekliyse: Karot Deliği)
3.2.4 Kimyasal Enjeksiyon Tabancası
3.2.5 Ankraj Bağlantı Elemanları
3.2.5.1 Sonsuz Dişli Rot
3.2.5.2 Ankrajlama için Donatı
3.2.5.3 HIS-N İçten Dişli bağlantı Elemanı
3.2.5.4 Sertlik Özellikleri
3.2.6 Filiz Ekimi için Donatı

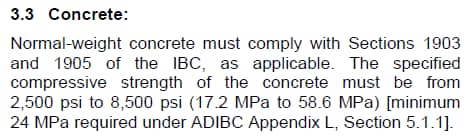

3.3 Beton:

Sistemin ana parçalarından olan ürünün kullanılacağı ana malzeme bilgilerinin yer aldığı bölümdür.
Ör. IBC (International Building Code) Kısım 1903 ve 1905’teki verilere uygun olan Normal-Ağırlıklı Beton kullanılacak. Ana malzeme basınç dayanımı 2500 psi ile 8500 psi arasında olmalıdır. (Bu değer Abu Dhabi IBC Ek-L Kısım 5.1.1’e göre minimum 24 Mpa olmalıdır.)


4. Tasarım ve Kurulum

4.1 Ankraj Bağlantıları için Mukavemet Tasarımı

Bağlantı elemanı sisteminin mukavemet dizaynının özelliklerinin anlatıldığı bölümdür.

4.1.1 Genel

Yönetmelik ve standartlara uygun olarak nasıl dizayn yapıldığının anlatıldığı bölümdür.

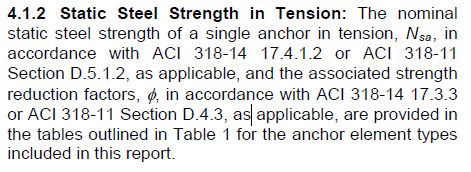

4.1.2 Statik Çelik Dayanımı – Çekme Yükleri
4.1.3 Statik Beton Kopması Dayanımı – Çekme Yükleri
4.1.4 Statik Yapışma Dayanımı – Çekme Yükleri
4.1.5 Statik Çelik Dayanımı – Kesme Yükleri
4.1.6 Statik Beton Kopması Dayanımı – Kesme Yükleri
4.1.7 Statik Beton Kanırtma Dayanımı – Kesme Yükleri
4.1.8 Kombinasyon – Çekme ve Kesme Yükleri
4.1.9 Minimum Ana Malzeme Kalınlığı (hmin) & Ankraj Aralık Mesafeleri (smin) & Kenar Mesafeleri (cmin)
4.1.10 Kritik Kenar Mesafesi (cac)
4.1.11 Sismik Tasarım Dayanımı (Kategori C-D-E-F)

4.1.11 Sismik Tasarım Dayanımı (Kategori C-D-E-F)
Yapılan tasarımın sismik dayanımlar doğrultusunda nasıl hesaplanması gerektiği ve hangi yönetmelikler baz alınarak yapılması gerektiğinin açıklandığı, örnek çözümlerin olduğu bölümdür.

4.2 Filiz Ekimi Bağlantıları için Mukavemet Tasarımı
Spesifik olarak Filiz Ekimi Bağlantısı için tasarımın nasıl yapılması gerektiğinin açıklandığı bölümdür.

4.3. Kurulum

Ürünün kurulumu için yapılması gereken kontroller, kürlenme süresi, tork değerleri gibi verilerin olduğu ya da hangi kısımda yer aldığının açıklandığı bölümdür.

4.4 Özel Denetim - Kontrol

Uygulama sonrasında kontrollerin nasıl yapılması gerektiğinin anlatıldığı bölümdür.

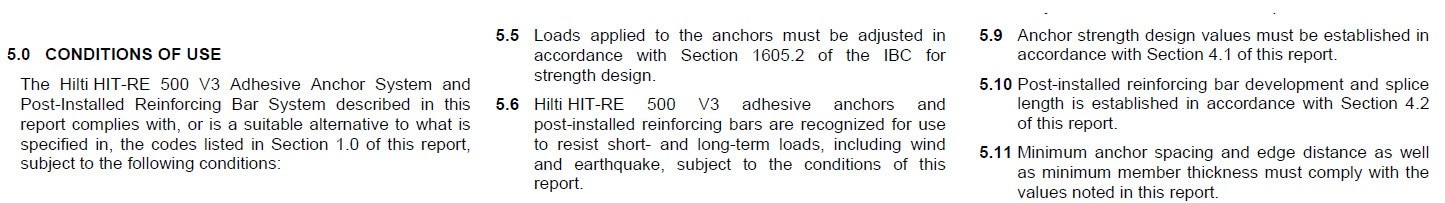

5. Kullanım Şartları
Ürünün hangi koşullara uygun olduğunu ve kullanım şartlarının özetlendiği bölümdür.


Ör.
5.5 Mukavemet tasarımı için ankrajlara uygulanan yükler, IBC Bölüm 1605.2’ye göre ayarlanmalıdır.
5.9 Ankraj mukavemeti tasarım değerleri bu raporun Bölüm 4.1’indeki verilere göre belirlenmelidir.
5.10 Filiz ekimi için kullanılacak gömü derinliği bu raporun Bölüm 4.2’sindeki verilere göre belirlenmelidir.

6. Kanıt

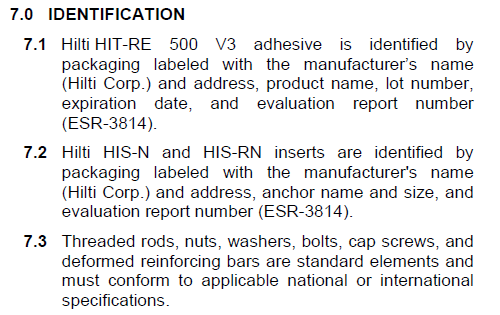

7. Rapor Numaralandırma/Belgelendirme



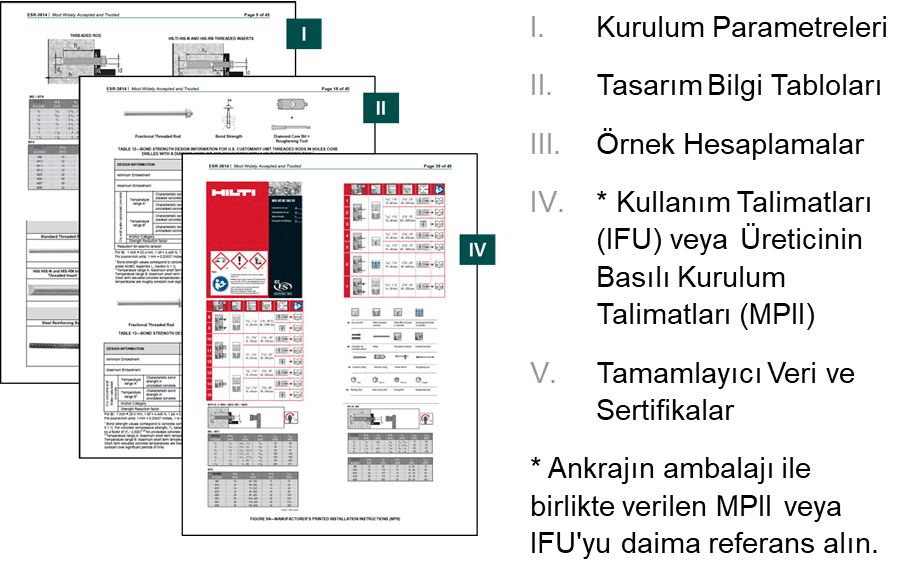

EKLER


I. Kurulum Parametreleri
İlgili ürünün kurulumda kullanılacak delim çapı, minimum ve maksimum gömü derinlikleri, plaka delik çapı, maksimum plaka kalınlığı, hangi delim methodu ile kullanılacağı, hangi malzeme durumunda kullanılacağı (nemli beton, su altı gibi) gibi parametrelerin, tabloların bulunduğu bölümdür.

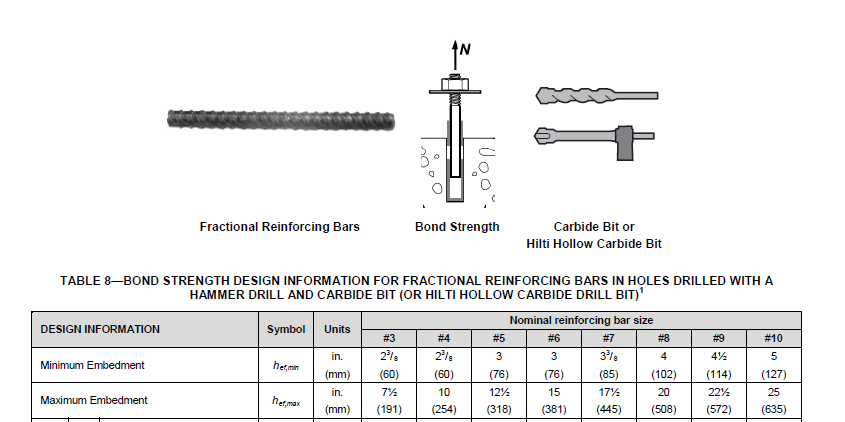

II. Tasarım Bilgi Tabloları
Her bir delim yöntemi, kullanılacak malzeme ve kritik hesap yöntemi için (beton kopması, çelik kopması gibi) hangi verilerin kullanılacağı ve dayanım değerlerinin bulunduğu tabloların olduğu bölümdür. Tasarım yapabilmek adına kullanılan dayanım değerleri bu tablolardan alınmalıdır.

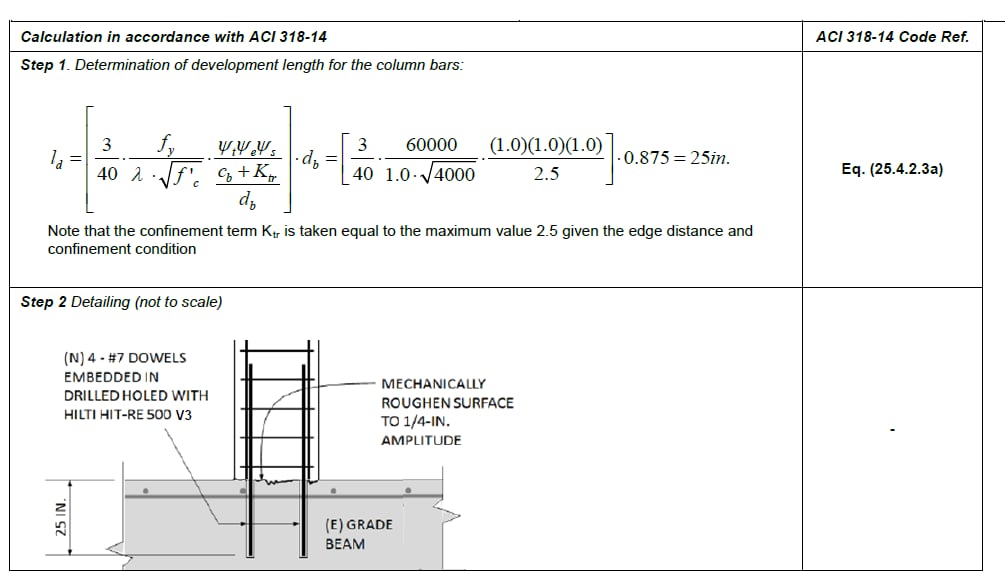

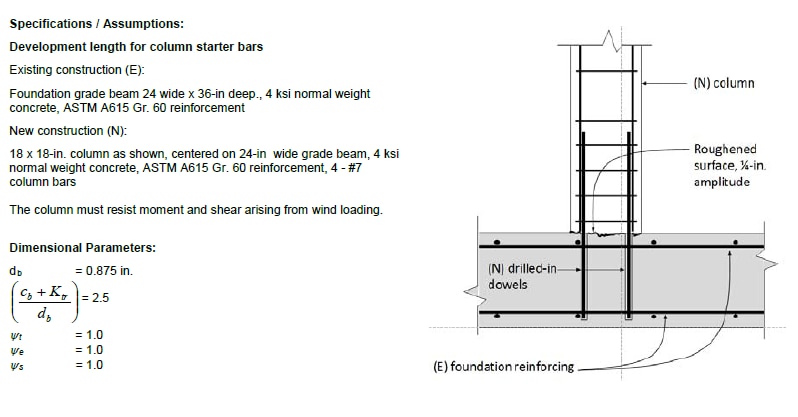

III. Örnek Hesaplamalar
Uygulamalar için örnek hesapların yapıldığı bölümdür. Hesapların nasıl yapılacağı ile ilgili yol göstericidir.


IV. Kullanım Talimatları

Üretici tarafından verilen bilgilerle kullanım talimatlarının yer aldığı bölümdür.

V. Tamamlayıcı Veriler ve Sertifikalar
