Beton-Beton veya Beton-Çelik birleşimlerinde uygulanan kimyasal sabitleme elemanlarının uygulama prosedürleri sırasıyla;
· Delim
· Deliğin tozdan arındırılması (sırasıyla basınçlı hava,tel fırça, basınçlı hava)
· Kimyasalın deliğe doldurulması
· Donatı veya Ankraj rotunun yerleştirilmesi
şeklindedir.

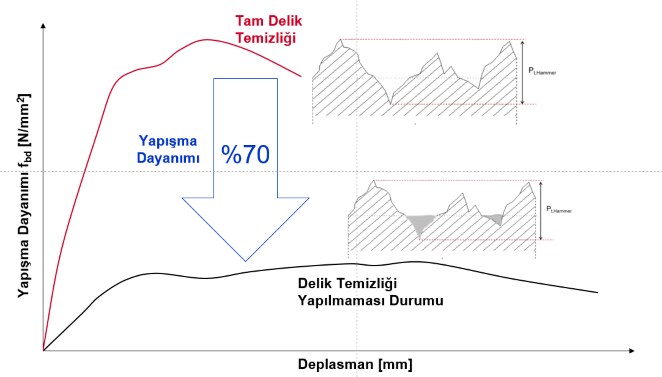

Bu prosedürlerden kimyasalın yapışmasını dolayısıyla da bağlantının dayanımını etkileyen en önemli faktör delik temizliğidir. Delik temizliği uygun olmadığı taktirde bağlantının dayanımında %60’a varan düşüşlerle karşılaşılmaktadır. Aşağıdaki Grafik 1 ‘de görüleceği üzere uygun temizlenmemiş delikler bağlantı ne kadar iyi tasarlansa da kritik dayanım kayıplarıyla uygulamada karşılaşılabileceğinin göstergesidir.


Bağlantı elemanı tasarımcıları veya sahadaki mühendisler delik temizliğinin prosedürüne uygun yapılıp yapılmadığını kontrol edemediği durumlarda ortaya çıkan bu kritik ve zayıf noktaya hızlı ve güvenilir bir çözüm geliştirilmesi ihtiyacı doğmuştur.
Bu noktada Hilti mühendislerinin sunduğu güvenilir ve hızlı Safe Set™ çözümlerini aşağıdaki gibi sıralayabiliriz:

1)  TE-YD(SDS Max) ve TE-CD(SDS Plus) Tozsuz Delim Uçları
2)  HIT-Z Ankraj Rotları ve HIT-HY200
3)  HDE otomatik kimyasal epoksi tabancası

Çözümleri aşağıdaki şekilde detaylandırabiliriz:

1. Hem Delim Hem Temizlik
Delim yaparken aynı anda tozu temizleyen bir teknoloji olan tozsuz delim ucu teknolojisi ile ekstra bir temizlik işlemine ihtiyaç duymadan filiz veya rot ekimi yapılabilmektedir. Bu teknolojinin sağladığı fayda hızlı uygulama sayesinde işçilikten kazancın yanında, hataya mahal bırakmayan standartlaşmış ve güvenilir bağlantı uygulamasını garanti altına almasıdır. Bu sayede bağlantı elemanını tasarlayan mühendisler de sahada delik temizliğinin yapılıp yapılmadığından endişe duymayacaklardır. Tozsuz delim uçları Hilti VC20/40 süpürge ile kullanılmaktadır. Delim anında tüm tozu temizlediği için ucun betonda daha az sıkışmasına ve donatıda daha az sekmesine yol açar.

Resim 1: TE-YD(SDS Max) ve TE-CD(SDS Plus) Tozsuz Delim Ucu

2. Temizlik Zorunluluk Olmaktan Çıkıyor
HIT-Z rotları HIT-HY200 ile kullanıldığında konik yüzeyi sayesinde herhangi bir toz temizliğine ihtiyaç duymadan uygulama yapmaya olak sağlayan özel olarak Hilti ekibinin geliştirdiği ürünlerdir. Konik yüzey teknolojisi kimyasalın içeride uygun şekilde sıkışmasını ve tüm yüzeylere yapışmasını sağlayarak temizlik prosedürünü ortadan kaldırır.
%60’a varan hızlı imalat sağlamasının yanında delik temziliğinden kaynaklı dayanım düşümü problemini ortadan kaldırmış olur.

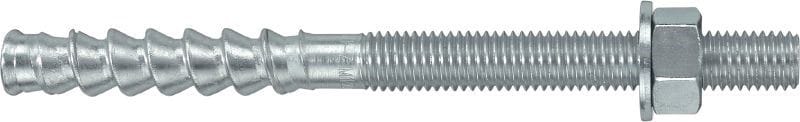

Resim 2: HIT-Z Rot

3.Kimyasal Kontrolü Sağlayan Otomatik Epoksi Tabancası
Hilti Safe Set™ teknolojisi alanında değerlendirilen otomatik epoksi sıkma tabancası ile kullanılan kimyasal miktarını birebir deliğe uygulayabilmek sayesinde yanlış miktarlarda kimyasal kullanılmasının önüne geçmeyi hedefledik. Bu sayede tasarlanan uygulama sahada bire bir imal edilebilmesinin önünde şansa yer bırakılmamış olur. Otomatik dozaj ayarı sayesinde zai edilen malzemeyi %5 mertebesine kadar indirip tasarruf sağlamasının yanında, manuel tabancaya göre 1.5 kat daha hızlı uygulama yapılmasına yol açarak hızlı ve kaliteli imalatı garanti altına almış olunur.

Resim 3: HDE Otomatik epoksi tabancası.

Mekanik ankraj uygulama prosedürleri ve Safe Set™ teknolojisi

1. Otomatik Torklama SIW6-AT
Mekanik dübel uygulamalarının prosedürü şu şekildedir;
Delim, Dübelin yerleştirilmesi ve uygun tork değerinde torklama.
Bu prosedürün en kritik kısmı ise torklamadır. Her mekanik dübelin tasarımına uygun çalışabilmesi için üretici firmanın belirlediği bir değerde torklanması gerekir.
Bu torklama eğer ayarlı tork anahtarı ile titizlikle yürütülmez ve fazla moment ile torklanır ise betona tutunmayı sağlayan klips kısmı fazla açılıp betonu patlatabilmekle birlikte içindeki klipsi kırarak bağlantının yük taşımasında büyük kayıplara yol açacaktır. Belirlenen moment değerinden az torklanması ile klipsin açılıp tutunmasında sorun yaratacağı için yine beklenmeyen kritik dayanım kayıplarına yol açmaktadır.

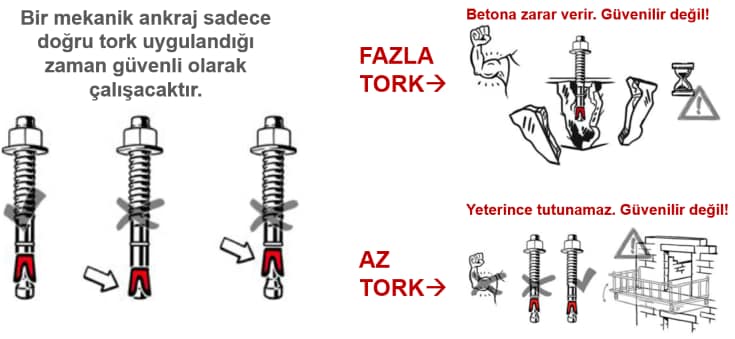

Resim 4: Mekanik Dübel Güvenliği

Resim 5‘te görülen hantal tork anahtarı ile uygulama yapmak faylasıyla zaman kaybına yol açmakla birlikte, zaman kaybı yüzünden tork anahtarı kullanmadan uygulama yapılması sıkça karşımıza çıkan bir durumdur.

Resim 5: Ayarlı Tork Anahtarı

Mekanik ankrajları doğru torklama sorunu Hilti Safe Set™ teknolojilerinden biri olan SIW6-AT Otomatik torklama ile ortadan kaldırılmıştır. Sadece kullanılan mekanik ankrajın barkodunu okutarak kullanabileceğiniz ve tek basımla otomatik doğru torku veren SIW6-AT çözümü uygulama hatasını sıfıra indirir. Geleneksel ayarlı tork anahtarı metoduna göre 2 kat daha hızlıdır ve yapılan tüm uygulamaları hafızasına alarak raporlama ve kontrolü kolaylaştırır.

Resim 6: SIW 6 AT

2.Hem delim Hem temizlik
Delim yaparken aynı anda tozu temizleyen bir teknoloji olan tozsuz delim ucu teknolojisi ile ekstra bir temizlik işlemine ihtiyaç duymadan mekanik dübellerinizi uygulayabilirsiniz. Bu teknolojinin sağladığı fayda hızlı uygulama sayesinde işçilikten kazancın yanında, hataya mahal bırakmayan standartlaşmış ve güvenilir bağlantı uygulamasını garanti altına almasıdır. Bu sayede bağlantı elemanını tasarlayan mühendisler de sahada delik temizliğinin yapılıp yapılmadığından endişe duymayacaklardır. Tozsuz delim uçları Hilti VC20/40 süpürge ile kullanılmaktadır. Delim anında tüm tozu temizlediği için ucun betonda daha az sıkışmasına ve donatıda daha az sekmesine yol açar.

Resim 7: TE-YD(SDS Max) ve TE-CD(SDS Plus) Tozsuz Delim Ucu
