1. Kesit Optimizasyonu Üzerine Genel Bakış
Kompozit kiriş sistemleri, betonun basınçta ve çeliğin çekmede gösterdiği yüksek performansın birlikte kullanılmasına olanak sağlar. Bu sistemlerde en büyük avantajlardan biri, çelik profilin geleneksel çerçeve sistemlerine göre daha hafif, ekonomik ve rijit şekilde optimize edilebilmesidir. Kompozit davranış, betonarme döşeme ile çelik profilin birlikte çalışması sonucu ortaya çıkar; kayma bağlantılarıyla bu iş birliği sağlanır. Bu tasarım yaklaşımı, çelik profilin sadece başlı başına taşıyıcı bir eleman olmasından çıkarak, döşeme ile birlikte moment taşıma kapasitesini paylaşan bir sistem hâline dönüşmesini mümkün kılar. Kompozit tasarım sayesinde: - Aynı açıklıkta daha küçük veya daha ince kesitler tercih edilebilir, - Moment kapasitesi artırılır, - Sehim azaltılır, - Kat yükseklikleri düşürülerek mimari avantaj elde edilir.

2. Yapısal Sistem Tanımı ve Malzemeler
Kompozit bir kiriş sisteminin başlıca elemanları şunlardır:

- Çelik Profil: Genellikle IPE, HEA/HEB gibi sıcak hadde profiller kullanılır. EN 10025 standardına göre S275 ve S355 sınıfı çelikler yaygındır.
- Betonarme Döşeme: Genellikle C25/30 sınıfında beton kullanılır. Etkin genişlik ve yüksekliğe göre tasarım yapılır.
- Kayma Bağlantı Elemanları (X-HVB): Eurocode 4 ve ETA-15/0876 onaylı çivili bağlantı elemanları, çelik ile beton arasında yatay kayma transferini sağlar.

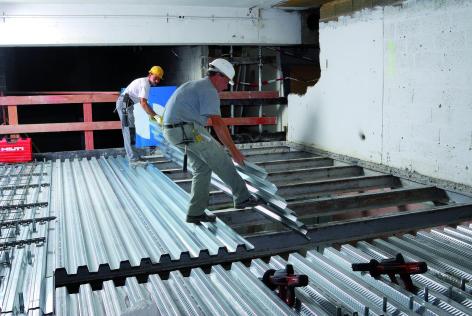

- Profil Sac (Hadveli Sac): Hadveli saclar, kalıp görevi gören ve rijitliği artıran elemanlardır. X-HVB yerleşimi, sacın hadve yönü ve yüksekliğiyle ilişkilidir.

3. Hesap Yöntemleri ve Yapısal Analiz
3.1 Elastik Analiz
Elastik analizde, tüm kesit doğrusal elastik kabul edilir. Betonun çeliğe dönüştürülmesi için modüler oran (n = Es / Ec,eff) kullanılır. Nötr eksenin konumu belirlenerek eşdeğer atalet momenti (Ieq) hesaplanır. Bu yöntem, servis yükleri altındaki deformasyonların tahmini için uygundur.

Hesaplama adımları:
1. Modüler oran: n = Es / Ec,eff
2. Eşdeğer beton genişliği: beff
3. Nötr eksen yüksekliği: xe
4. Eşdeğer atalet momenti:
  Ieq = Is + As*(hs/2 + hc - xe)^2 + (beff * xe^3) / (3n)

Es: Çeliğin elastisite modülü
Ec,eff: Betonun etkin elastisite modülü (sünme dahil)
Is: Çelik profilin atalet momenti
As: Çelik kesit alanı
hs: Çelik profil yüksekliği
hc: Beton döşeme yüksekliği
beff: Etkin beton genişliği

3.2 Plastik Analiz
Plastik analiz, tüm malzemelerin plastik kapasitesine ulaştığı varsayımına dayanır. Nötr eksenin konumuna göre iki durum değerlendirilir:
- Rc > Rs: Nötr eksen betonu keser. Beton basınç, çelik çekme taşır.
- Rc < Rs: Nötr eksen çelik profili keser. Hesaplamada çelik profilin gövdesi ve başlıkları ayrı ayrı dikkate alınır.

Plastik moment dayanımı:
Mpl = Rs * z
z: İç kuvvet koludur, beton basınç ve çelik çekme etkisinin mesafesidir.

4. Tam ve Kısmi Kompozitlik
Kompozit davranışın tam ya da kısmi olması, kayma bağlantı elemanlarının sayısına ve yerleşimine bağlıdır.

- Tam Kompozitlik: Tüm kayma kuvveti, bağlantılarla tamamen aktarılır. Bu durumda moment dayanımı maksimum düzeydedir.
- Kısmi Kompozitlik: Bağlantı sayısı yetersiz olduğunda sistem kısmi çalışır. Eurocode 4’te, kısmi kompozitlik için minimum bağlantı oranı (η) belirlenmiştir:
  η = N / Nf

Sembol açıklamaları:
N: Kullanılan bağlantı sayısı
Nf: Tam bağlantı için gerekli bağlantı sayısı
η: Kompozitlik derecesi

5. Servis Durumu ve Kullanılabilirlik Sınırları
- Sehim hesabı:
  δ = (5 * q * L^4) / (384 * E * Ieq)

- Titreşim kontrolü:
  f = 18 / δ ≥ 4 Hz

- Sünme etkisi: Beton uzun süreli yükleme altında sünme gösterir. Eurocode 4'e göre Ec,eff = Ecm / 2 alınabilir.

q: Yayılı yük
L: Kiriş açıklığı
δ: Sehim (mm)
f: Doğal frekans (Hz)

6. Kesit Birleşiminin Sayısal Etkisi
Aşağıdaki tablo, iki yapısal elemanın birbirine bağlanması durumunda kesit parametrelerinde elde edilen gelişimi açıklamaktadır. Kompozit etkiyle:
- Atalet momenti (I) dört katına çıkar,
- Plastik modül (Z) iki katına çıkar,
- Sehim (δ) dörtte bire düşer.

Bu parametrelerin iyileştirilmesi, hem taşıma kapasitesinin hem de servis performansının artırılmasını sağlar.

Şekil 1. Kompozit kiriş davranışı: iki elemanın birleşmesiyle oluşan yapısal avantajlar.

7. Profis Engineering Kesme Kaması Tasarımı
Profis Engineering yazılımı üzerinden artık kesme kaması tasarımı da yapılabiliyor. Aşağıdaki adımları uygulayarak Hilti PROFIS Engineering üzerinden hesaplamalarınızı yapabilirsiniz.

1. Genel bilgiler: Proje ve yükleme kategorisi tanımlanmıştır.


2. Geometri bilgisi: Kiriş konumu, açıklık ve döşeme genişlikleri girilmiştir.


3. Yükler: Zati ağırlık ve servis aşamasındaki yükler tanımlanmıştır.




4. Malzemeler: Çelik (IPE 200, S235) ve beton (C30/37) seçilmiştir.


5. Döşeme: Sac levhalı döşeme tipi, pas payı ve profil tipi girilmiştir.


6. Ek yük: Ekstra yüzey, noktasal veya konsantre yük bulunmamaktadır.


7. Kesme bağlantısı: X-HVB 140 kamaları ile %40 kompozitlik sağlanmıştır.


8. Deformasyon kriterleri: Sehim limitleri ve doğal frekans koşulları belirlenmiştir.

8. Sonuç
Kompozit hesaplara dayalı çelik profil optimizasyonu, hem yapısal verimlilik hem de maliyet açısından önemli avantajlar sunmaktadır. X-HVB gibi hızlı uygulanabilen kayma bağlantı elemanları sayesinde, tasarım ile uygulama arasında uyum sağlanmakta ve şantiye süreçleri hızlanmaktadır. Hem tam hem de kısmi kompozitlik seçenekleri ile mühendisler, projenin gereksinimlerine uygun en uygun çözümü seçebilir. Servis yükü altında sınırlı sehim, uygun frekans aralıkları ve yüksek moment kapasitesi elde edilerek, güvenli ve ekonomik kompozit kiriş sistemleri tasarlanabilir.
