Ankraj tasarımınızda en uygun bağlantı teknolojisini seçerken göz önüne alınması gereken birkaç faktör vardır. Ankrajlar genellikle binalarda ve yapılarda yapısal elemanları yığma yapıya ve betona bağlamak için kullanılır.

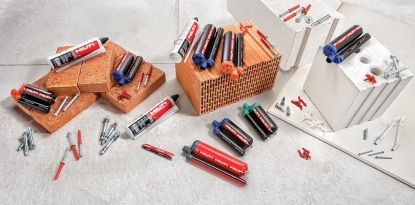

İdeal ankraj teknolojisini seçmek, uygulama ve koşullara bağlıdır. Ayrıca dikkate alınması gereken bazı özellikler de vardır. Örneğin, kimyasal ankrajlar çok çeşitli çap ve gömü derinlikleri seçenekleri ile kullanabilmesi ile  büyük miktarda uygulama esnekliği sunar. Alternatif olarak, mekanik ankrajlar, bir bağlantı için gerekli olabilecek ani yükleme kapasitelerini sağlar.

Teknolojiden bağımsız olarak, her uygulama benzersiz gereksinimler sunar. Beton ve yığma yapılarda kullanım için tasarlanan ankrajlar, yüklemeye karşı direnci aşağıdaki mekanizmalardan bir veya daha fazlasına dayanarak geliştirir.

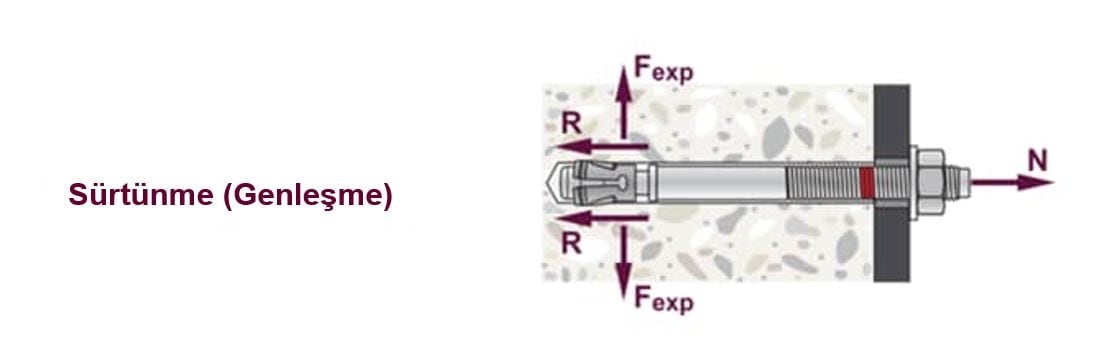

Sürtünme: Sonradan ekilen mekanik genleşme ankrajları tarafından yükleri karşılamak için kullanılan mekanizmadır. Ankraj ile duvardaki delik arasında oluşan genleşme kuvvetlerinin yarattığı sürtünme direnci, betondaki yerel deformasyonlarla da desteklenebilir. Sürtünme kuvveti, ankraj tarafından oluşturulan genleşme gerilmelerinin büyüklüğü ile orantılıdır. Tork kontrollü genleşme ankrajları, montaj torku ile sağlanan ön yüklemeyi aşan yük artışlarına yanıt olarak veya ana malzemenin durumundaki değişikliklere (çatlama) uyum sağlamak için genleşme kuvvetini artırmak amacıyla genişler.

Hilti'nin en üstün klipsli ankrajı: HST4’ü inceleyin.

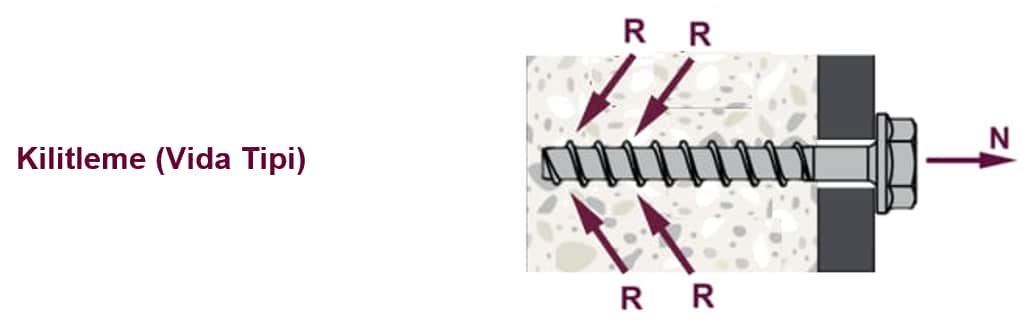

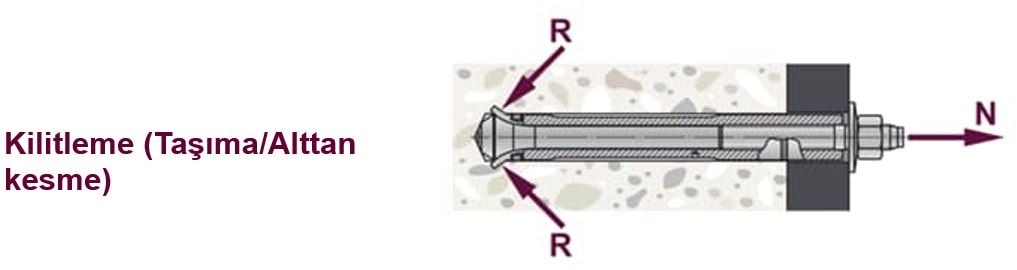

Kilitleme: Alttan kesme ankrajlar, vida ankrajları ve bazı gömlekli ankraj  türleri, uygulanan yüke karşı direnç kapasitesini ankrajın delik duvarındaki deformasyonlarla kilitlenmesinden alır. Ankraj yüzeyleri ile ana malzeme arasındaki arayüzde oluşan gerilmeler, gerilme durumunun üç eksenli doğası nedeniyle minimum ezilme ile nispeten yüksek seviyelere ulaşabilir. Alttan kesme dübeller, ana malzeme koşullarındaki değişkenliklere karşı çok daha büyük bir dayanıklılık sunar ve çoğu ankraj ihtiyacı için en sağlam çözümü temsil eder.

Hilti'nin en üstün alttan kesme dübelini inceleyin: HDA Alttan Kesme Dübel
Hilti'nin en üstün vida dübelini inceleyin: HUS-4 Vida Dübeli

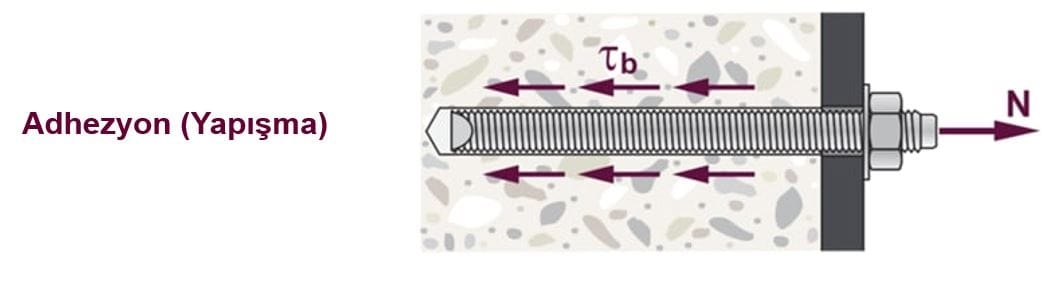

Yapışma (adhezyon): Kimyasal ankraj sistemleri, uygulanan yükü ankraj elemanından betona aktarmak için kimyasal ile ankraj elemanı ve kimyasal ile beton/duvar arasında gerçekleşen bağlanma mekanizmasını kullanır. Bağlanma derecesi, ankraj montajı sırasında duvardaki deliğin durumundan etkilenir. Ayrıca, kimyasal ankrajlar bir ölçüde mikro kilitleme kullanır; bu, duvardaki deliğin kusurlarına yayılma şeklinde gerçekleşir. Enjeksiyon ankraj sistemleri, çok çeşitli ankraj uygulamaları için benzersiz esneklik ve yüksek yapışma direnci sunar.

Hilti'nin en üstün hızlı kürleşen kimyasal yapıştırıcı ankrajını inceleyin: HIT-HY 200 V3
Hilti'nin en üstün yavaş kürleşen kimyasal ankrajını inceleyin: HIT-RE 500 V4

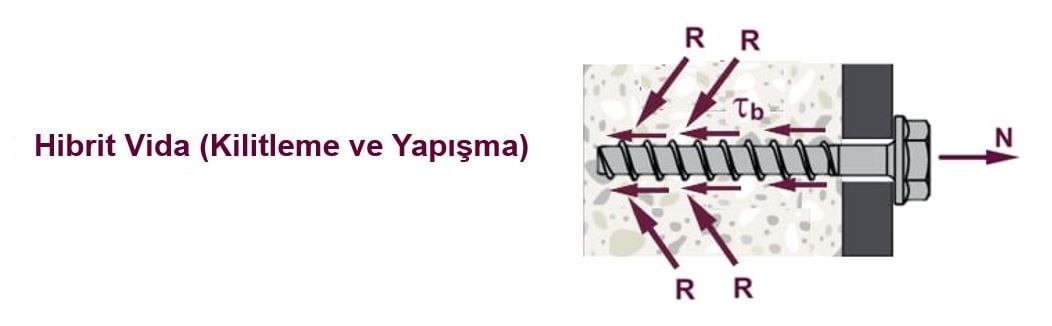

Hibrit Vida (kilitleme ve yapışma): Ankraj montajı endüstrisine, mekanik vida ankrajının çalışma prensipleri ile kimyasal ankrajın çalışma prensiplerini birleştiren yeni bir yük transfer yöntemi tanıtılmıştır. Hibrit vida olarak adlandırılan sistem, delik açılmış betonun içine kapsül yerleştirildikten sonra beton vida ankrajının vidalanmasıyla çalışır. Kapsül, belirli bir karışım oranında polimer reçine, sertleştirici ve agrega içerir.

Beton vidasını deliğe vidalarken, yapıştırıcı kapsül parçalanır ve sıkışır. Reçine, sertleştirici ve agrega karışır ve vida dişlerinin duvarı kesmesiyle birlikte vida etrafındaki halka boşluğu doldurur. Aynı anda, ankraj çevresindeki çatlaklar reçine ile dolar. Yük transfer mekanizması, mekanik kilitlenme ve sürtünmeye dayanır. Kapsülden çıkan yapıştırıcı, dişlerin çevredeki delik duvarını kesmesiyle vidanın etrafındaki boşluğu doldurur ve mekanik kilitlenme alanını artırır. Yapıştırıcının tam olarak kürleşmesinden sonra, vida ile kürleşmiş yapıştırıcı arasında sürtünme kilitlenmesi oluşur.

HUS4-MAX Hibrit Vida Dübeli Kapsülü inceleyin: HUS4- MAX

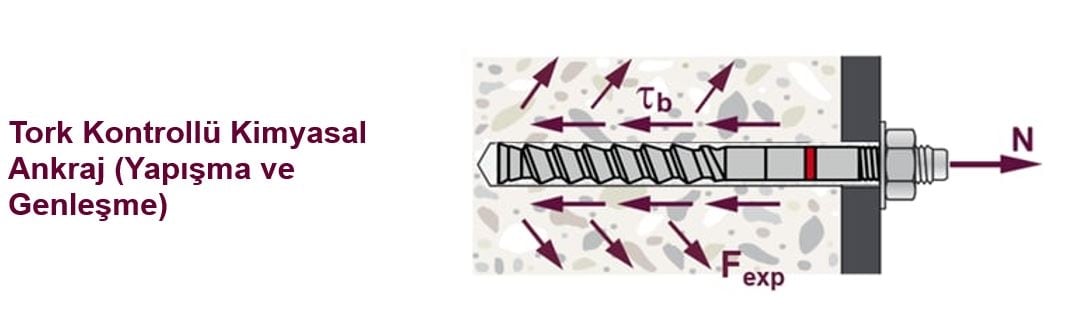

Tork Kontrollü Kimyasal Ankraj (yapışma ve genleşme): Tork kontrollü kimyasal ankrajlar, yapıştırıcıya gömülü konik şekilli bir heliks bölgesi bulunan özel bir rot ile kullanılır. Yapıştırıcının tamamen kürleşmesinin ardından, ankraj elemanının yerleştirilmesi için tork uygulanması gerekir. Ankrajın heliks bölümündeki özel kaplama, ankrajın bir kaç milimetre kaymasını sağlar ve genleşme kuvvetlerini betona uygular, bu da genleşme ankraja benzer bir etki oluşturur. Bu ankrajın genleşme ve yapışma kuvvetlerinin birleşimi sayesinde, genellikle daha yüksek çekme kapasitesi elde edilir. Bu durum, karotla delinmiş delikler gibi olumsuz iş sahası koşullarında, artan güvenilirlik sağlar.

Kimyasal Ankraj Uygulama Prosedürleri ve Safe Set™ Teknolojisi

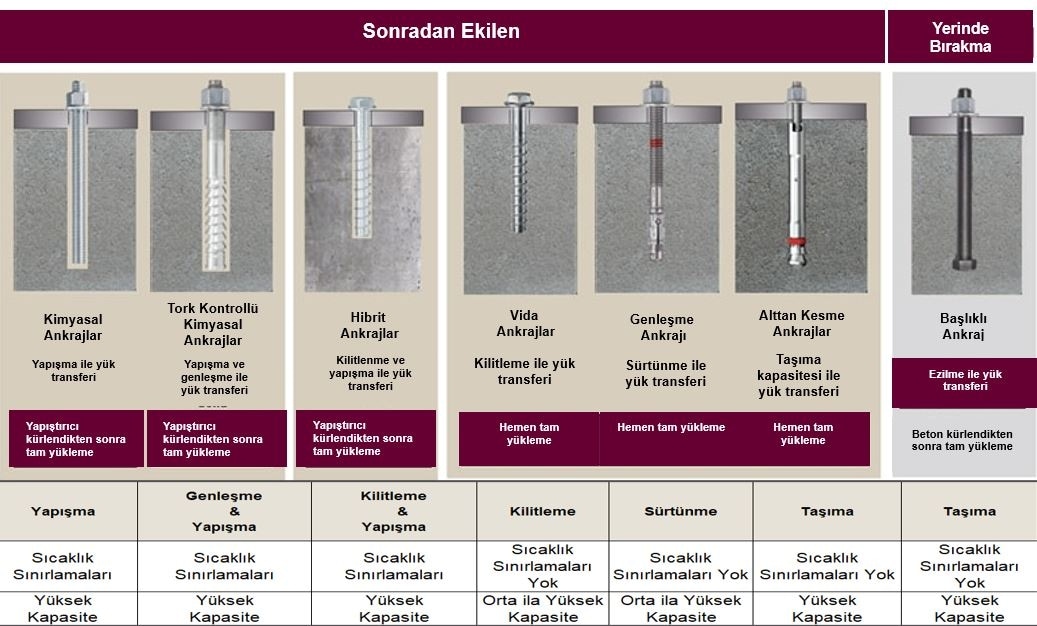

Kesme dayanımı: Çoğu ankraj, kesme kuvvetlerine karşı direncini, ankraj elemanının delik duvarına karşı yük aktarması yoluyla geliştirir. Kesme kuvveti ayrıca ankraj elemanında ikincil gerilmelere neden olur. Montaj torkundan kaynaklanan gerilme ön yüklemesindeki değişkenlik nedeniyle, çoğu kesme tasarımı, bağlantı ile ana malzeme arasındaki sürtünmeye değil bağlantı ile ankraj arasındaki taşıma yüzeyine dayanır. Yedi tür ankraj bulunmaktadır: Altı tanesi sonradan ekilen, biri ise yerinde bırakma ankrajdır.

Kimyasal ankraj, sertleşmiş beton, tuğla veya taş içindeki bir delikli alana yerleştirilen sonradan ekilen bir ankraj türüdür. Yükler, ankraj ile yapıştırıcı ve yapıştırıcı ile ana malzeme arasındaki bağ yoluyla ana malzemeye aktarılır.

Tork kontrollü kimyasal ankraj, sertleşmiş beton veya tamamen harçlanmış duvar içine açılmış bir deliğe yerleştirilen bir sonradan ekilen ankrajdır. Yükler, kimyasal ile ana malzeme arasındaki bağ ve kimyasal tamamen kürlendikten sonra ankraja uygulanan tork ile oluşan genişleme kuvvetleri yoluyla ana malzemeye aktarılır.

Hibrit ankraj, sertleşmiş beton içindeki delik açılmış alana yerleştirilen, sonradan ekilen bir ankrajdır. Yükler, kilitleme ve yapışma yoluyla ana malzemeye aktarılır.

Vida ankrajı, sertleşmiş beton veya duvar içindeki, genellikle ankrajdan daha küçük çapta açılmış bir deliğe yerleştirilen sonradan ekilen ankrajdır. Yükler, kilitleme yoluyla ana malzemeye aktarılır.

Genleşme ankrajı, sertleşmiş beton veya duvar içindeki bir deliğe yerleştirilen sonradan ekilen bir ankrajdır. Yükler, ana malzemeye taşıma, sürtünme veya her ikisiyle birden aktarılır.

Alttan kesme ankraj, deliğin arkasındaki betonu keserek mekanik kilitlenme yoluyla dayanım kazanan bir sonradan ekilen ankrajdır. Bu kesme işlemi, özel bir aletle veya ankrajın kendisi tarafından montaj sırasında gerçekleştirilir.

Yerinde bırakma (cast-in-place) ankraj, genellikle beton dökülmedeb önce yerleştirilen başlıklı cıvata, başlıklı vidalı çubuk veya kancalı cıvata şeklindedir.

Bugün piyasada bulunan ankraj sistemlerinin çeşitliliği göz önüne alındığında, farklı ankraj türlerini ve çalışma mekanizmalarını anlamak, tasarımcılara kendi özel uygulamaları için uygun ankrajı seçme konusunda destek olabilir. Yük kapasitesi, sıcaklık hassasiyeti veya montaj parametreleri gibi belirli ankraj türlerinin sınır koşullarını anlamak, tasarımcıların uygulamaları için en uygun ankrajı seçmelerine yardımcı olmaktadır.

Çeşitli ankraj çözümleriyle tasarım yapmanıza yardımcı olmak için Hilti, sınıfının en iyisi olan PROFIS Engineering Yazılım Paketi'ni sunmaktadır. Hilti PROFIS Engineering, beton ve yığma yapıdaki ana malzemelere ankraj tasarımı için kapsamlı bir tasarım yazılımıdır ve ayrıca beton-beton bağlantılarında sonradan ekilen donatı tasarımı ve kompozit da içerir. PROFIS Engineering için premium özellikler arasında , taban plakası analizi için çeşitli seçenekler, üçüncü taraf yazılımlarla entegrasyon, özelleştirilmiş tasarım şablonları ve fazlası bulunur. PROFIS Engineering, TS EN 1992-4 Betonda kullanılan sabitleme tertibatlarının tasarım, TS EN 1992-1-1ve TR 069 gerekliliklerini içerir.

PROFIS Engineering yazılımında, kullanıcının seçim ve verimliliğini büyük ölçüde artıran, sadece Hilti'ye özgü birkaç güçlü özellik bulunmaktadır.

Kullanıcılar, Hilti'nin mekanik ve kimyasal ankraj sistemleri ile yerinde bırakma başlıklı vidalı çubuklar ve başlıklı cıvatalarla tasarım yapabilirler. PROFIS Engineering içinde nasıl tasarım yapılacağını anlatan öğreticiler barındırır.

PROFIS Engineering ile ankraj tasarımına nasıl başlayacağınızı öğrenin
