ENDÜSTRİYEL TESİSLERDE TOPRAKLAMA UYGULAMALARI

Topraklama, bir elektrik tesisatında güvenliği sağlamak ve ekipmanları korumak adına vazgeçilmez bir unsurdur. Özellikle endüstriyel tesislerde, yüksek güçlü sistemlerin ve hassas ekipmanların bir arada çalıştığı ortamlarda doğru ve güvenilir bir topraklama altyapısı hem insan hayatını hem de üretim sürekliliğini güvence altına alır.

Modern endüstriyel tesislerin, ticari binaların ve altyapı projelerinin önemli bir kısmı çelik yapı teknolojisi kullanılarak inşa edilmektedir. Bu tür yapılarda elektriksel güvenliğin sağlanması, özellikle topraklama sistemlerinin doğru tasarlanmasına ve uygulanmasına bağlıdır. Çelik yapılar, doğal olarak elektrik iletkeni özellik gösterdiğinden, topraklama sistemleri hem yapının kendisini hem de içindeki ekipmanları koruma görevini üstlenir. Bu makalede, çelik yapılarda uygulanan topraklama yöntemleri detaylı bir şekilde incelenerek geleneksel yöntem ile inovatif yöntemler anlatılacaktır.

Çelik yapılar üzerinde harici bir topraklama sistemi kurulacağı durumlarda, topraklama iletkenleri (örneğin çıplak bakır ya da galvanizli çelik iletkenler), yapısal çeliğe özel iletken bağlantı elemanlarıyla bağlanır. Bu bağlantılar kaynakla, iletken kelepçelerle ya da özel topraklama pabuçları ile sağlanabilir. Uygulamada dikkat edilmesi gerekenler:

• Bağlantı noktalarında pas önleyici iletken macun (örneğin bentonit esaslı) kullanılması,

• Boya veya kaplamaların bağlantı noktasında temizlenerek çıplak metal temasının sağlanması,

• Tüm bağlantıların yıldırım darbesine ve sürekli akıma karşı uygun kesitte tasarlanması.

Çelik yapıların topraklama sistemleri, özellikle aşağıdaki durumlarda düzenli olarak kontrol edilmelidir:

• Bağlantı noktalarında gevşeme, korozyon veya iletkenlik kaybı,

• Boya ve kaplama nedeniyle iletkenliğin engellenmesi,

• Topraklama direnci ölçümleri ile sistem performansının izlenmesi.

Bu yöntemler, düşük maliyetli ve yaygın bulunabilir olsalar da bazı dezavantajlara sahiptir:

• Uygulama süreci uzun ve yoğun işçilik gerektirir.

• Korozyon riski yüksektir, bakım gerektirir.

• Topraklama özelliklerine bağlı olarak direnç değeri değişkenlik gösterebilir.

• Güvenilir bağlantılar elde etmek için kaynak veya mekanik bağlantı kalitesi kritik öneme sahiptir.

1.  HILTI S-BT (Stud Bolt Threaded) – Vidalı Saplama Sistemi

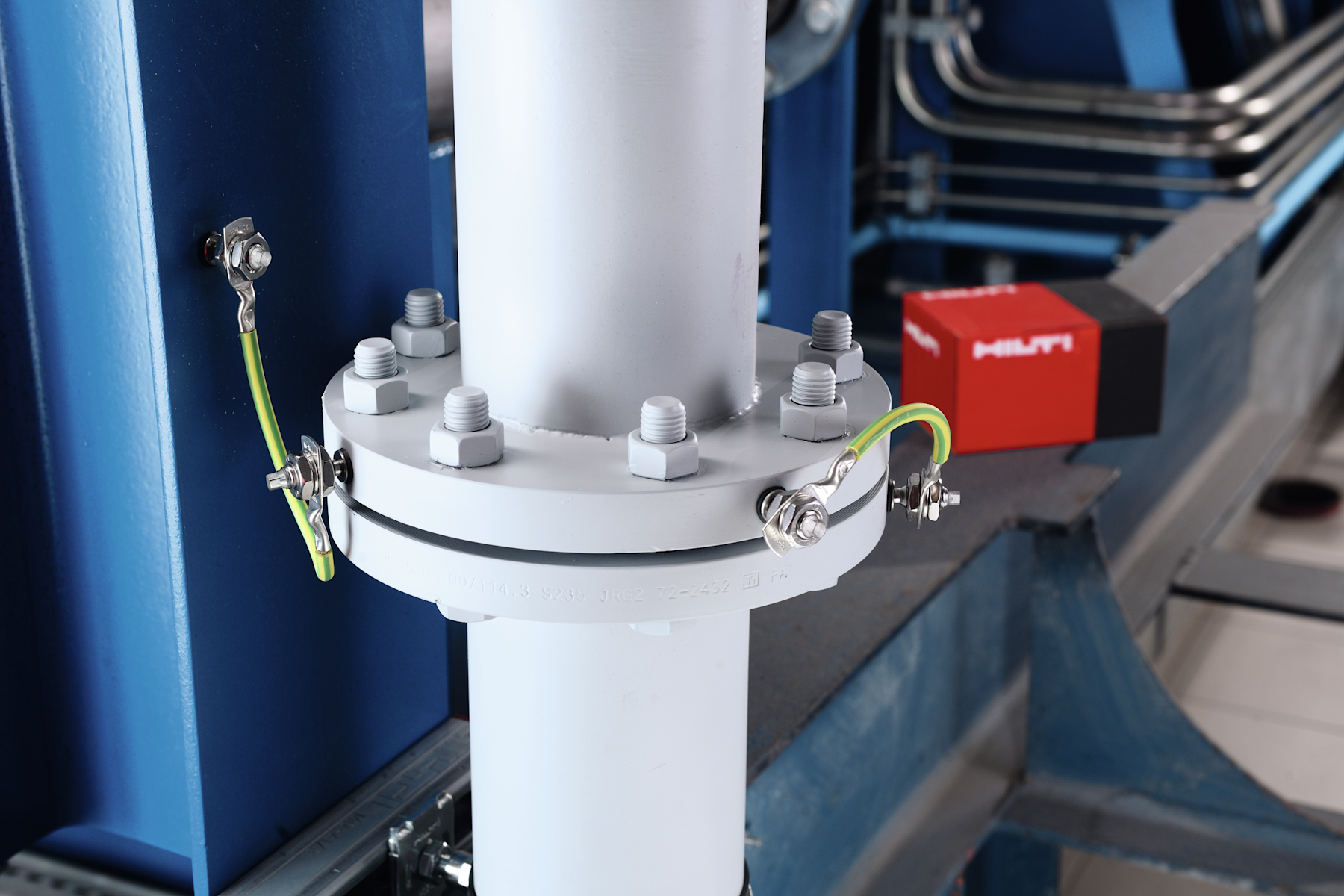

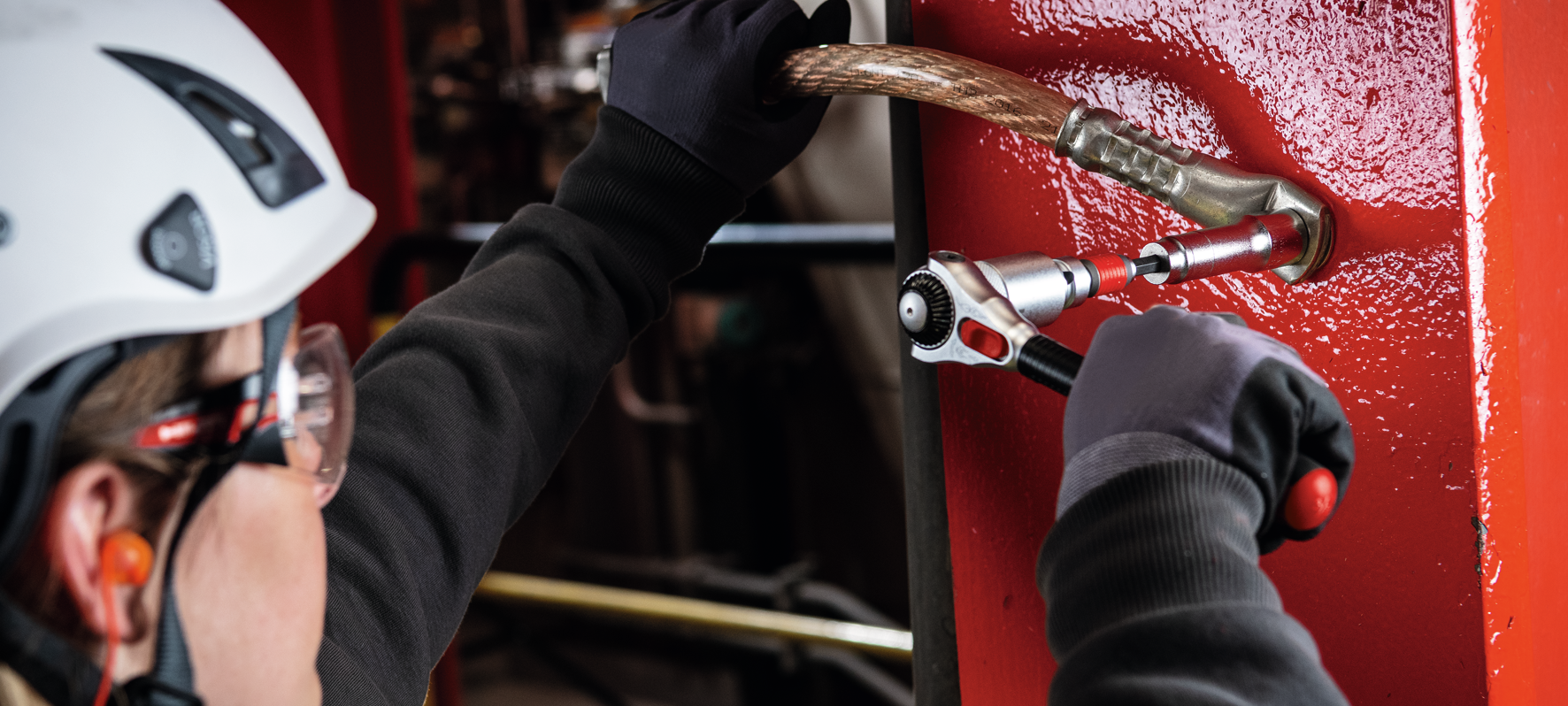

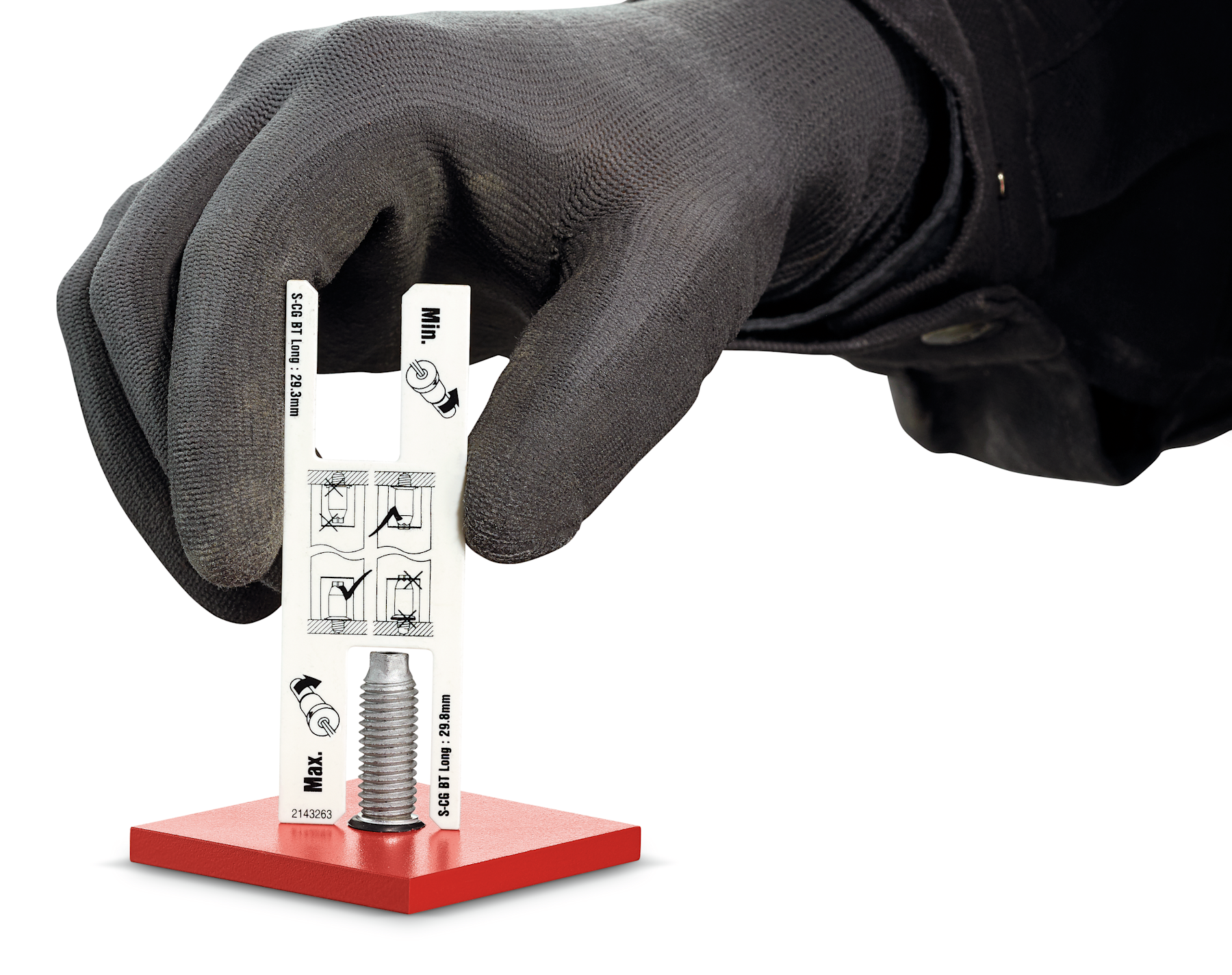

Hilti’nin S-BT sistemi, kaynak veya delme gerektirmeden çelik yüzeylere soğuk vidalama yöntemiyle monte edilen özel bir bağlantı sistemidir. Elektriksel topraklama iletkenlerinin çelik yapılara sabitlenmesinde kullanılır.

Özellikler ve Avantajlar:

• Isısız işlem: Kaynak kullanılmaz, yüzeyde termal etki oluşturmaz.

• Korozyon koruması:

- S-BT-ER: Paslanmaz çelikten üretilmiş olup, yüksek korozif ortamlarda (örneğin denizcilik, açık deniz, petrokimya ve enerji santralleri) kullanıma uygundur. Minimum 6 mm kalınlığındaki çelik yüzeylere monte edilebilir ve yıldırımdan koruma dahil olmak üzere çeşitli topraklama uygulamalarında kullanılır.

- S-BT-EF: Karbon çelikten üretilmiş ve dubleks kaplama ile korunmuştur. Orta düzeyde korozif ortamlarda (C3 sınıfı) kullanılabilir ve hızlı montaj imkanı sunar.

• Delme yok: Mevcut yapısal çeliğe zarar vermez, yüzeysel bir ön delim ile uygulama yapılır.

• Yüksek güvenlik: Elektriksel süreklilik ve düşük geçiş direnci sağlar.

• Hızlı montaj: Akülü montaj cihazı (Hilti S-BT6-22 makinesi) ile hızlı kurulum.

Uygulama Alanları:

• Güç santralleri

• Rafineriler

• Endüstriyel üretim tesisleri

• Denizaşırı platformlar (offshore)

• Enerji nakil sistemleri

2.  HILTI X-BT (METRİK BAŞLI BAĞLANTI ELEMANI)

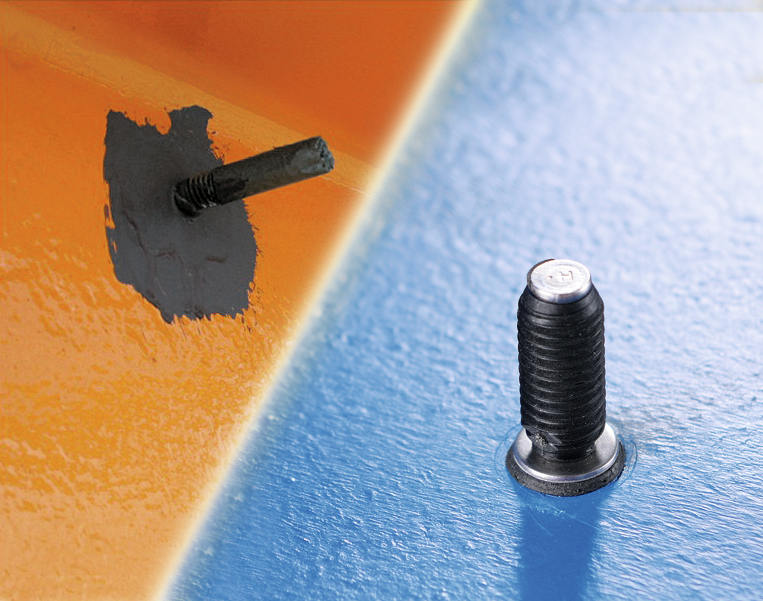

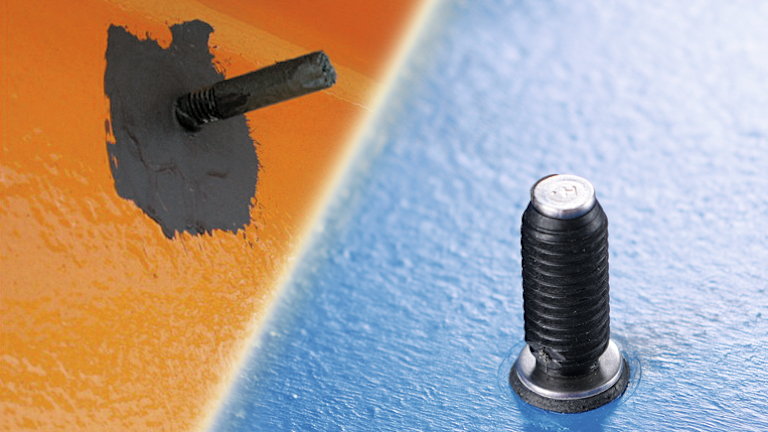

Hilti’nin X-BT sistemi, çelik yüzeylere çiviyle sabitleme yöntemiyle montaj yapılmasına olanak tanır. Hilti’nin geliştirdiği bu seri, güçlü ve güvenli bağlantılar oluşturur. Hilti’nin BX 3-BT (02) akülü tespit aleti ile birlikte kullanıldığında, hızlı ve güvenilir montaj imkanı sunar.

Özellikler ve Avantajlar:

·       Kaynak gerekmez: Isıl işlem olmadığı için yapısal bütünlüğü bozmaz.

·       Yüksek çekme dayanımı: Mekanik olarak son derece sağlamdır.

·       Kaplama dostu: Çelik yüzeyin galvaniz veya boya kaplamasını minimum düzeyde etkiler.

·       Korozyon Dayanımı: X-BT saplamalar paslanmaz çelikten üretilmiştir, deniz seviyesinde dahi uzun ömür sağlar.

• X-BT-ER: Paslanmaz çelikten üretilmiş olup, yüksek korozif ortamlarda (C5 sınıfı) kullanıma uygundur. Elektrik akımının saplamadan geçip ana malzemeye düzgün şekilde boşalmasını sağlar, böylece ekipmanların topraklanmasında maksimum güvenlik sunar.

Uygulama Alanları:

·       Kimyasal Tesisler

·       Petrol ve Gaz Platformları

·       Denizcilik Sektörü

·       Çelik iskele ve taşıyıcı sistemler

·       Zorlu çevresel koşullara sahip dış alanlar

GelenekseL Yöntem ile HILTI Yöntemi Karşılaştırması

1) Uygulama Şekli ve Süreci

2) Elektriksel ve Mekanik Performans

3) Güvenlik ve Denetim Açısından Değerlendirme

4) Maliyet ve Lojistik Değerlendirme

5) Genel Değerlendirme ve Uygulama Önerileri

Geleneksel yöntemler halen yaygın olmakla birlikte; işçilik yükü, kıvılcım riski ve bakım gereksinimleri nedeniyle yüksek güvenlikli ve düşük bakım maliyetli projelerde dezavantajlı hale gelmektedir. Buna karşılık, Hilti S-BT ve X-BT sistemleri:

• Kaynaksız,

• Delmesiz,

• Korozyona Dayanıklı,

• Standardize ve hızlı uygulama sağlayan çözümler sunmaktadır.

Bu sistemler, özellikle yüksek güvenlik, verimlilik ve uzun ömür gerektiren çelik yapı projelerinde modern bir mühendislik yaklaşımı olarak ön plana çıkmaktadır.
